Zugfedern

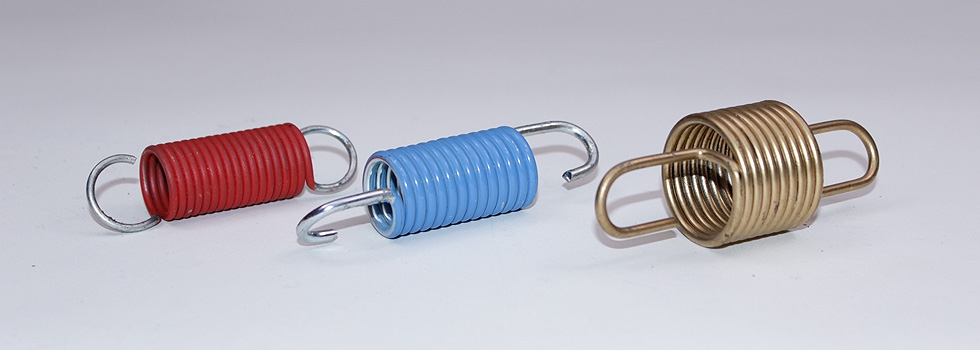

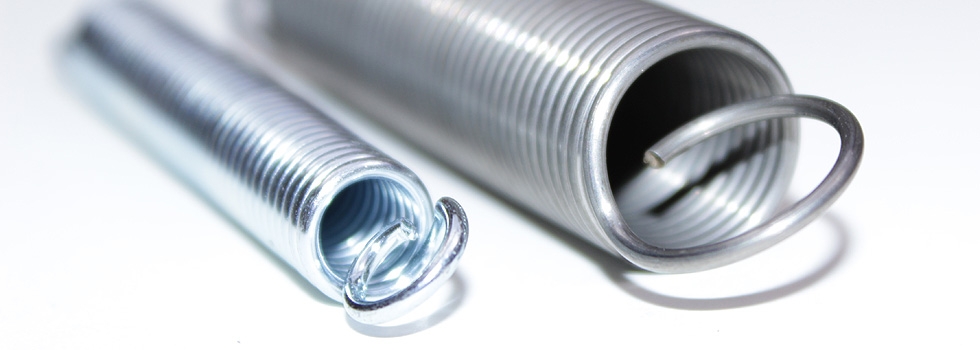

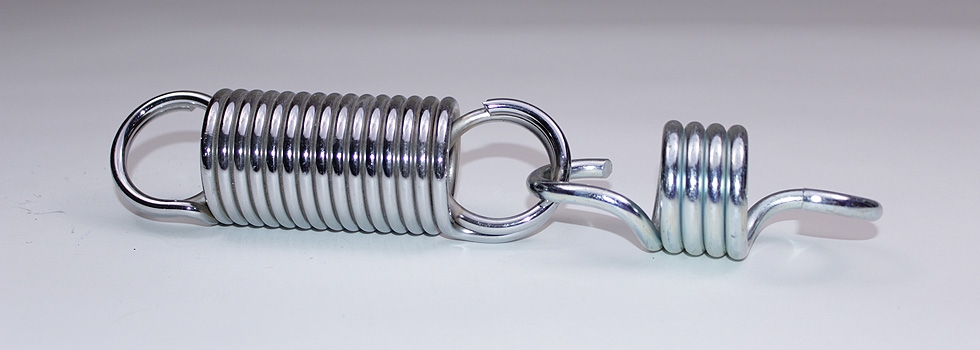

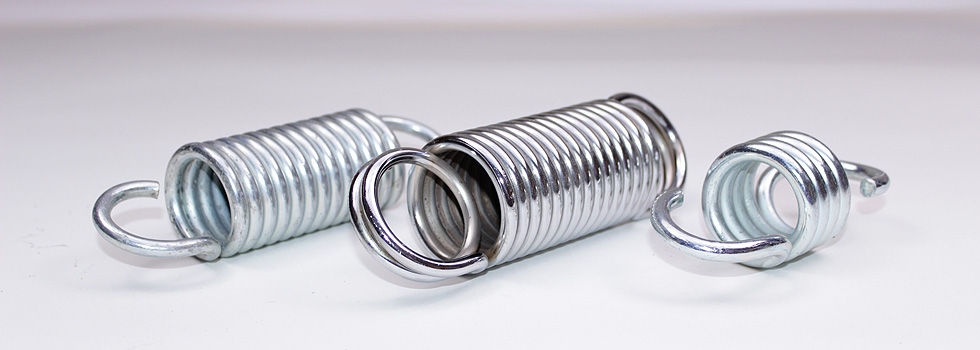

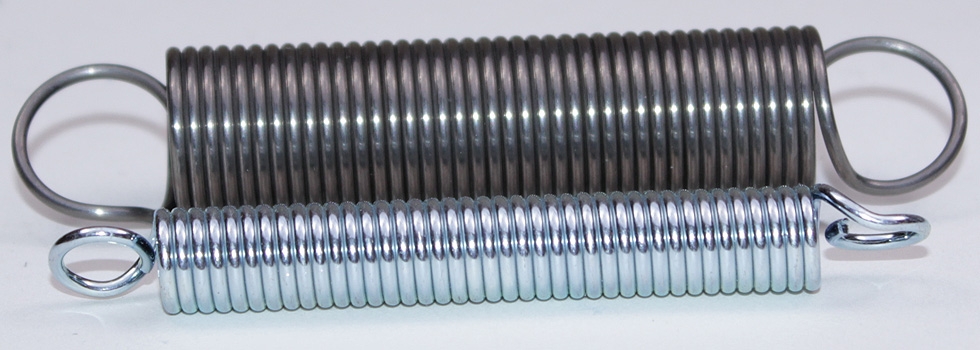

Biegex-Zugfedern sind standardmäßig zylindrische Schraubenfedern mit beidseitigen ganzen deutschen Ösen. Alle anderen Ösenformen sind als Sonderanfertigung erhältlich.
Wir liefern ab 1 Stück. Zur schnellen und kostengünstigen Abwicklung von Ihren Klein- und Musteraufträgen.
Bestellformular Ösen-Ausführungen
Sie werden in der Regel aus runden Federdrähten gefertigt. Die Kennlinie ist nach Überwindung der Vorspannung (Fo) linear.

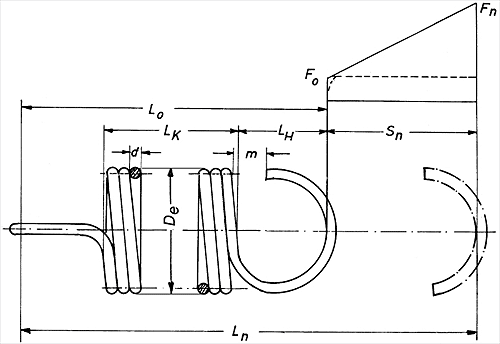

d = Drahtstärke
De = äußerer Federdurchm.
Lo = Länge unbelastete Feder
Lk = Länge unbel. Federkörper
Fo = Vorspannung in Newton
Fn = größte zulässige Federkraft in Newton
Ln = größte zulässige Auszugslänge in mm (Lo + Sn)
Sn = größter zul. Federweg in mm (Sn = (Fn - Fo) : C)
R = Federrate in N/mm
Lh = Höhe der Federöse von Körperinnenkante bis Öseninnenkante in mm
m = Ösenöffnung in mm

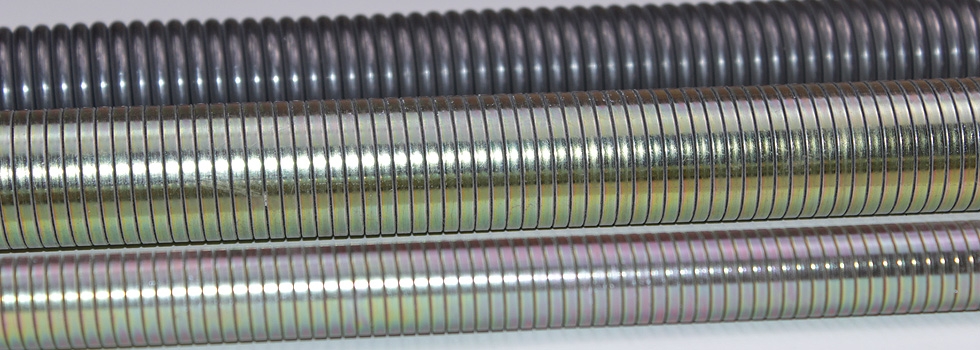

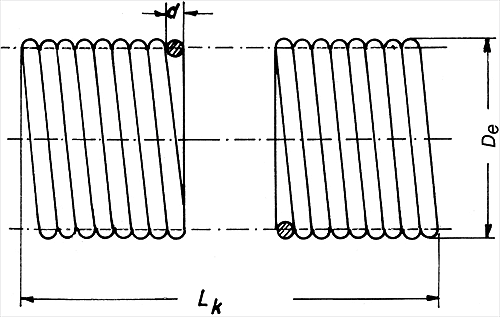

Zugfederstränge
d = Drahtstärke
De = äußerer Federdurchmesser
Lk = Länge des unbelasteten Federkörpers
Beschreibung
Windungssinn rechts, ohne Ösen, Länge 1000 mm.
