FEDERN

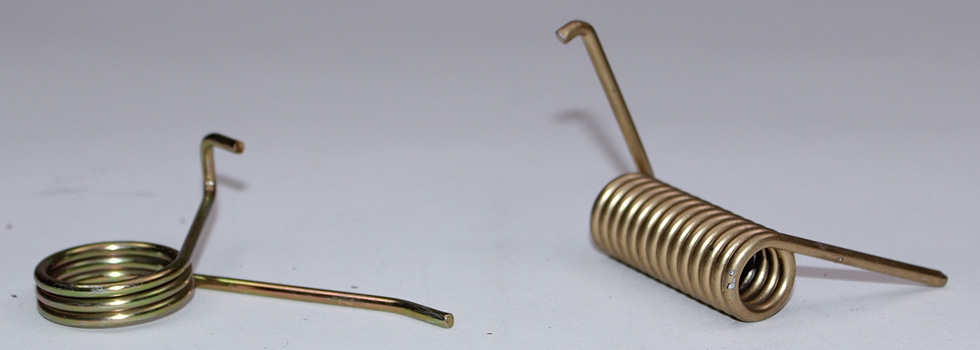

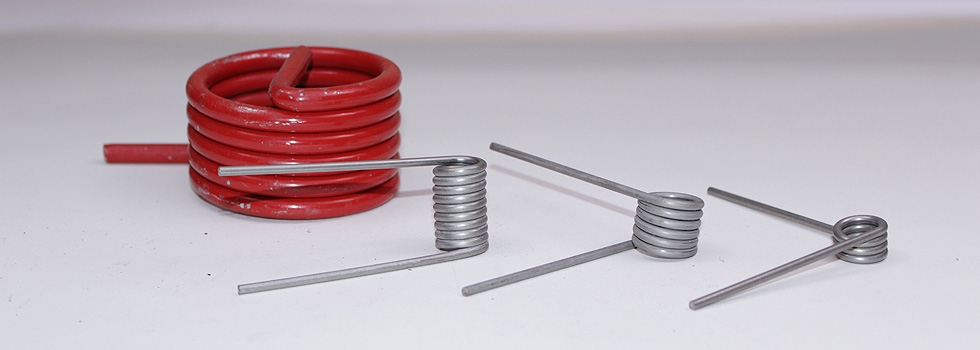

Torsionsfedern

Schraubenfedern mit geraden Schenkeln und linearer Drehmoment-Kennlinie. Individuelle Schenkel auf Anfrage.

Torsionsfedern

DETAILS & TECHNIK

Drehmoment gezielt einsetzen.

Biegex-Torsionsfedern sind standardmäßig zylindrische Schraubenfedern aus runden Federdrähten mit zylindrischem Durchmesser und geraden Schenkeln. Andere Schenkelausführungen sind als Sonderanfertigung erhältlich.
Wir liefern ab 1 Stück. Zur schnellen und kostengünstigen Abwicklung von Ihren Klein- und Musteraufträgen.

Die Federn haben eine lineare Drehmoment-Kennlinie.

Skizze Torsionsfedernd = Drahtstärke
α max = größter Drehwinkel
Dd max = größter möglicher Dorndurchmesser in mm
Dd min = kleinster möglicher Dorndurchmesser in mm
Di = innerer Windungsdurchmesser
δ = Schenkelstellung im unbelasteten Zustand
Ls = Schenkellänge in mm
Mn = Größtes Drehmoment in Nmm
n = Anzahl der Windungen

Dargestellt ist Windungsrichtung links

Doppeltgewundene Torsionsfedern

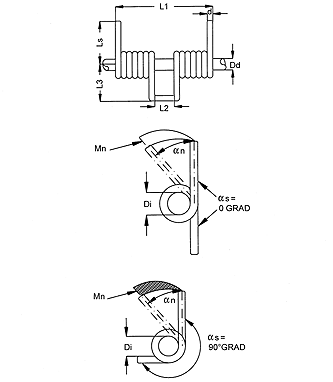

Skizze doppeltgewundene Torsionsfedernd = Drahtstärke
Di = Innendurchmesser
Dd = Dorndurchmesser
L1 = Gesamtlänge
L2 = Länge des Steges (innen)
L3 = Maß Mitte Windung bis Steg außen
α n = Größter Drehwinkel
Mn = Größtes Drehmoment
α s = Winkel Schenkel-Steg
R = Hebelarm
Zur Berechnung der höchsten Federkraft muss das Größte Drehmoment durch die Länge des Hebelarmes R geteilt werden (FN = MN/R).

Unterlagen & Katalog

PDFSchenkel-Ausführungen(neuer Tab)PDFMaßangaben Torsionsfedern(neuer Tab)PDFBestellformular Torsionsfedern(neuer Tab)PDFMaßangaben Doppeltgewundene Torsionsfedern(neuer Tab)WEBTorsionsfedern im Online-Katalog
